 Inconel625
商業(yè)牌號：Inconel625 鎳基高溫合金
美國牌號：UNS N06625
中國牌號：GH3625/GH625
法國牌號：NC22DNb
德國牌號：W.Nr.2.4856
一、Inconel625（NO6625）高溫合金概述：
Inconel625是以鉬、鈮為主要強化元素的固溶強化型鎳基變形高溫合金，具有優(yōu)良的耐腐蝕和搞氧化性能，從低溫到980℃均具有良好的拉伸性能和疲勞性能，并且耐鹽霧氣氛下的應(yīng)力腐蝕。因此，可廣泛用于制造航空發(fā)動機零部件、宇航結(jié)構(gòu)部件和化工設(shè)備。合金的加工和焊接性能良好，可供應(yīng)各種板材、棒材、管材、絲材、帶材和鍛件。
1、材料牌號： Inconel625。
2、Inconel625相近牌號： GH3625(GH625)(中國)，UNS NO6625(美國)、NC22DNb(法國)、2.4856(德國)。
3、化學(xué)成分：見表1-1。
表1-1 %
|
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr≥ |
Ni≥ |
Mo≥ |
Cu≤ |
|
0.10 |
0.50 |
0.50 |
0.015 |
0.015 |
20.0-23.0 |
余量 |
- |
0.07 |
|
其他 |
N≤ |
Al≤ |
Ti≤ |
Fe≤ |
Co≤ |
V≤ |
W≤ |
Nb≤ |
|
- |
0.40 |
0.40 |
5.00 |
1.00 |
- |
- |
3.15-4.15 |
4、熱處理制度：棒材：950～1030℃，空冷或水冷；或1090～1200℃，空冷或水冷固溶處理。板材：950～1030℃，空冷；或1090～1200℃，空冷。管材：推薦退火溫度：960～1030℃，空冷或水冷。
5、品種規(guī)格與供應(yīng)狀態(tài)：可供應(yīng)d25～80mm的棒材和δ0.8～10.5mm的板材，也可供應(yīng)d6～40mm的無縫（焊）管。棒材不經(jīng)熱處理但以車光或磨光狀態(tài)交貨；板材經(jīng)固溶、精整后供應(yīng)；管材經(jīng)固溶、酸洗（或光亮退火）后供貨。
6、熔煉與鑄造工藝：合金采用真空感應(yīng)爐熔煉加電渣重熔或真空感應(yīng)爐加真空電弧重熔工藝生產(chǎn)。
7、應(yīng)用概況與特殊要求：該合金用于制造發(fā)動機機匣、導(dǎo)向葉片、安裝邊和筒體、燃油總管等零部件，已通過實際應(yīng)用考核，最高使用溫度為950℃；合金在550～700℃長期使用后有一定的時效硬化現(xiàn)象，導(dǎo)致合金塑性有一些下降。
二、Inconel625（NO6625）高溫合金物理及化學(xué)性能：
1、熱性能：
(1)、Inconel625熔化溫度范圍：1290～1350℃[1]。

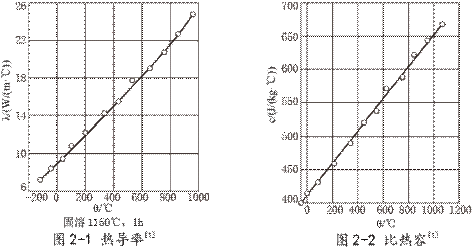

(2)、熱導(dǎo)率：見圖2-1。
(3)、比熱容：見圖2-2。

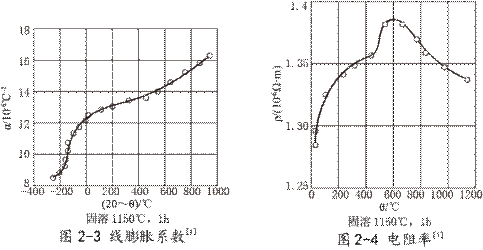

(4)、線膨脹系數(shù)：見圖2-3。
2、 Inconel625密度：ρ=8.44g/cm3。
3、Inconel625電性能：合金電阻率見圖2-4。
4、Inconel625磁性能：合金無磁性。
5、Inconel625化學(xué)性能：
(1)、Inconel625抗氧化性能：合金具有優(yōu)良的抗高溫氧化性能，高溫下在空氣介質(zhì)中循環(huán)氧化后合金的重量變化見表2-1。
表2-1
|
循環(huán)氧化時間/h |
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
重量
變化/% |
980℃ |
＋0.086 |
＋0.065 |
＋0.065 |
＋0.048 |
＋0.021 |
- |
＋0.03 |
－0.081 |
|
1095℃ |
－0.182 |
－1.086 |
－3.335 |
－5.399 |
－6.566 |
－10.066 |
- |
- |
注：循環(huán)氧化加熱15min，冷卻5min為一循環(huán)。
(2)、Inconel625抗腐蝕性能：合金具有良好的耐海水腐蝕性能，見表2-2。合金還耐各種鹽類溶液的腐蝕。此外，還有良好的耐硝酸及磷酸腐蝕的能力，對加熱至沸點以下的鹽酸和低濃度的硫酸腐蝕也有相當(dāng)?shù)目沽Α?br />
表2-2
|
試驗天數(shù) |
試樣類型 |
重量損失/g |
局部腐蝕程度 |
試驗
天數(shù) |
試樣類型 |
重量損失/g |
局部腐蝕程度 |
|
在靜止海水中 |
在流動海水中(0.61m/s) |
|
180 |
光滑的
帶縫隙的 |
0.05
0.05 |
無
無 |
180 |
光滑的
帶縫隙的 |
0.04
0.05 |
無
無 |
|
365 |
光滑的
帶縫隙的 |
0.02
0.04 |
無
無 |
365 |
光滑的
帶縫隙的 |
0.01
0.02 |
無
無 |
注：光滑試樣是指6.4mm×100mm×300mm焊有圓形焊縫的平板試樣，焊前在980℃退火。帶縫隙的試樣是指用32mm的纖維墊圈以螺栓固定在板面中心。
三、Inconel625（NO6625）高溫合金力學(xué)性能：
Inconel625技術(shù)標(biāo)準(zhǔn)規(guī)定的性能： 見表3-1
表3-1
|
品種 |
拉伸性能 |
持久性能 |
硬度 |
|
θ/℃ |
σb/MPa |
σP0.2/MPa |
δ5/% |
θ/℃ |
σ/MPa |
t/h |
δ5/% |
|
不小于 |
不小于 |
|
棒材① |
20 |
830 |
410 |
30 |
815 |
114 |
23 |
15 |
HB≤290 |
|
板材② |
20 |
830 |
410 |
30 |
815 |
114 |
23 |
15 |
HV≤305 |
|
棒材 |
20 |
830 |
410 |
30 |
Q/3B 4078-1992 |
- |
|
板材 |
20 |
825 |
415 |
30 |
Q/3B 4077-1992 |
- |
|
管材 |
20 |
825 |
415 |
35 |
Q/3B 4080-1992 |
HRC≤25 |
① 標(biāo)準(zhǔn)Z9-0105-1990。 ②標(biāo)準(zhǔn)Z9-0104-1990和GJB 3317-1998。
四、Inconel625（NO6625）高溫合金組織結(jié)構(gòu)：
1、Inconel625相變溫度
2、Inconel625時間-溫度-組織轉(zhuǎn)變曲線
3、Inconel625合金組織結(jié)構(gòu)：合金在固溶狀態(tài)的組織為奧氏體基體和少量的TiN、NbC、和M6C相，經(jīng)650～900℃長期時效后，所析出的相為γ"、δ、M23C6和M6C。在650～700℃長期時效后主要析出γ"，使合金室溫、高溫強度明顯提高，塑性有所下降，但仍保持較高水平；780～850℃時效后主要析出δ相，雖然強度有所提高，但合金塑性下降較多。900℃時效后只有少量的析出相，因此力學(xué)性能與固溶狀態(tài)相近。δ相為正交結(jié)構(gòu)片狀Ni3Nb，并以針狀魏氏體組織存在[1,7]。
五、Inconel625（NO6625）高溫合金工藝性能與要求：
1、Inconel625成形性能：
合金的冷熱成形性能良好。鋼錠鍛造加熱溫度為1120℃，開鍛溫度不低于1030℃，停鍛溫度不低于930℃；模鍛時，最終變形量應(yīng)不小于15%～20%。軋制加熱溫度為1120～1160℃，開軋溫度不低于1050℃，停軋溫度不低于930℃，薄板冷軋半成品變形量為25%～30%，成品變形量不小于30%。中間及成品淬火溫度為1100℃±10℃[1,8]。
2、Inconel625焊接性能：
合金焊接性能良好，可在保護氣氛下用鎢極或本合金作添料進行氬弧焊接，也可用釬焊連接及電阻縫焊。
3、Inconel625零件熱處理工藝：
消除應(yīng)力：900℃；退火：930～1040℃，1h；固溶處理：1090～1200℃，空冷或水冷。當(dāng)合金在不高于650℃工作時，可根據(jù)要求采用熱軋、冷軋或退火狀態(tài)的材料。當(dāng)工作溫度在650℃以上時，對要求具有較好的疲勞性能和抗拉強度的零部件可采用退火工藝，對要求具有較好蠕變和持久性能的零件可采用固溶處理。
4、Inconel625表面處理工藝：除去合金表面氧化皮時先堿洗，再在硝酸-氫氟酸-水溶液中酸洗。
5、Inconel625切削加工與磨削性能：
應(yīng)采用硬質(zhì)合金或高速鋼刀具。所用切削工具應(yīng)具有正前角。高速切削加工時推薦用水基冷卻液，低速切削加工時推薦用較粘稠的冷卻液。
六、Inconel625（NO6625）高溫合金品種規(guī)格與供應(yīng)狀態(tài)：
1、品種分類：特種合金可生產(chǎn)各種規(guī)格的Inconel625無縫管、Inconel625鋼板、Inconel625圓鋼、Inconel625鍛件、Inconel625法蘭、Inconel625圓環(huán)、Inconel625焊管、Inconel625鋼帶、Inconel625絲材及配套焊材。
2、交貨狀態(tài)：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態(tài)、表面磨光或車光；帶材經(jīng)冷軋、固溶軟態(tài)、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態(tài)交貨。 |
|
